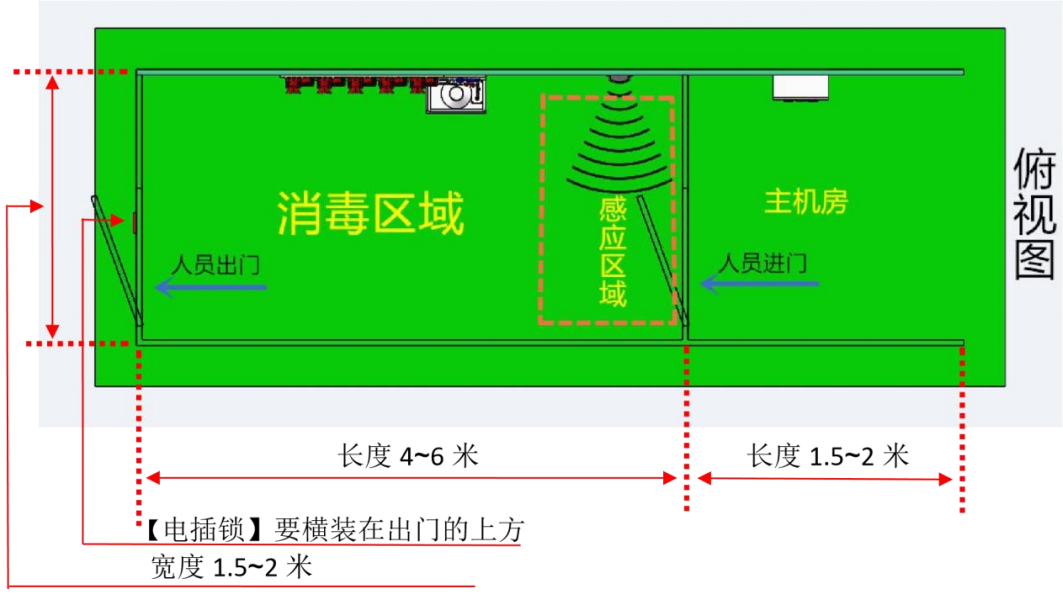

超声波人员消毒通道土建设计
 1：消毒间长度以 4~6 米/宽度 1.5~2 米为宜。
 2：主机房长度 1.5~2 米/宽度 1.5~2 米为宜。
3：主机房通电要求：电压 220V、功率 1KW 以上、16A 三脚插座；必须装接安全地线。


1：【人员感应】应安装在进门处两侧或进门的上方，保证感应区域不准有障碍物，以免影响检测效果。
2：人员进出经过感应区域时，应正常行走通过，不宜停留与来回走动。
3：【电插锁】要横向安装在出门的上方，锁舌向下。

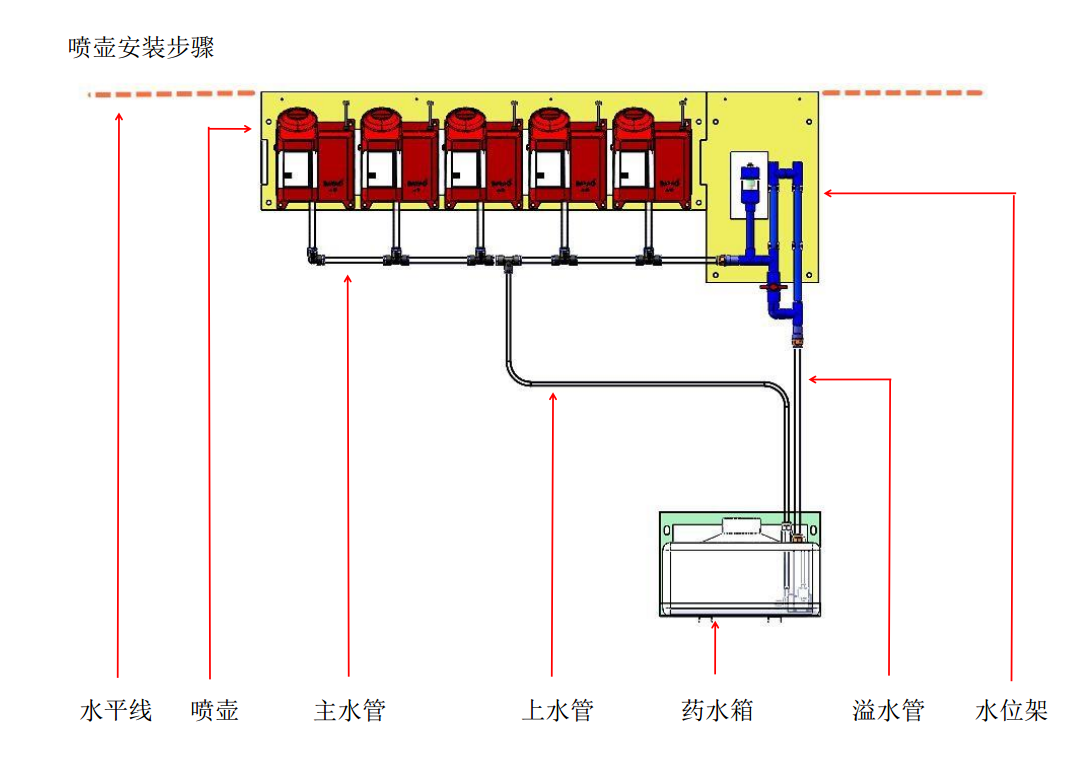

喷壶安装步骤

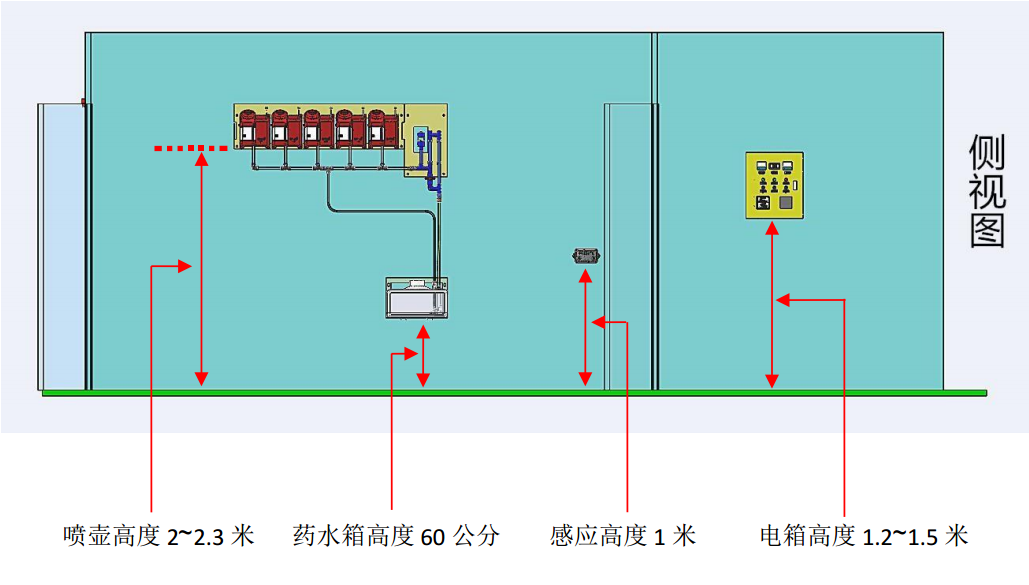

1：【喷壶】安装－要【水平】一致，高度 2~2.5 米。
2：【水位架】安装－顶部高度与喷壶一致，与喷壶支架扣合，连接主水管。
3：【药水箱】安装－在水位架下方，距离地面 0.5 米。
4：【上水管】应连接到主水管中段，【溢水管】连接到【水位架】下方。

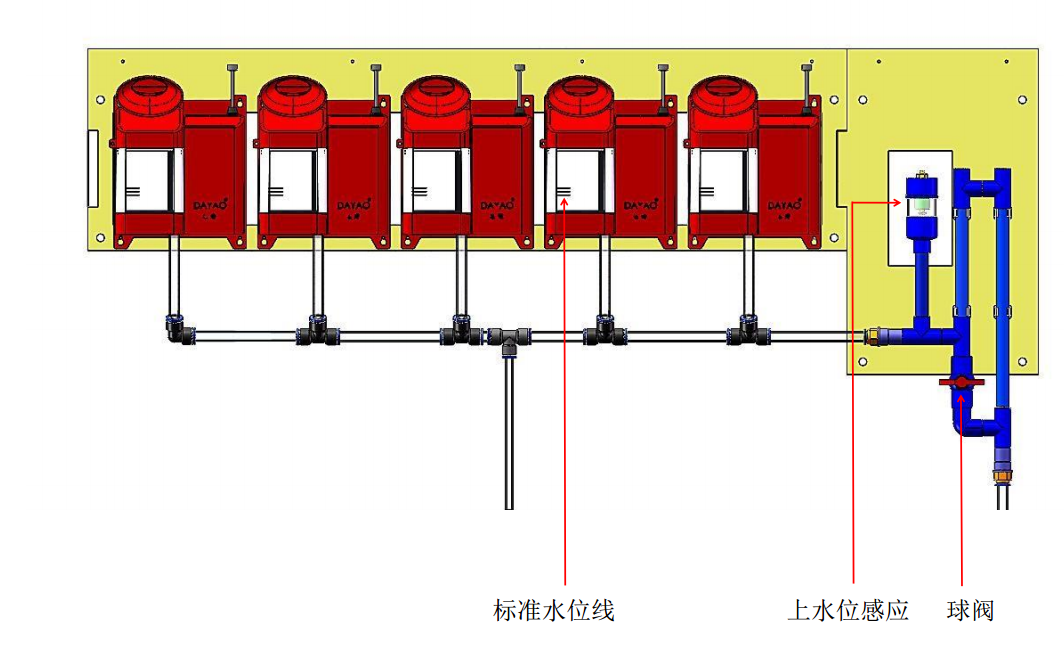

1：喷壶内的水位高度可通过右侧的【水位架】调整，应控制在【标准水位线】范围内、喷雾效果最佳。
 2：当喷壶内的水位高度达到【标准水位线】范围内，【上水位感应】浮球应上浮至顶部为标准。
 3：【球阀】在设备正常运行状态时，应处于关闭状态；需要清洗或维护【喷壶】时才将【球阀】打开。

1：喷壶内的水位高度可通过右侧的【水位架】调整，应控制在【标准水位线】范围内、喷雾效果最佳。
 2：当喷壶内的水位高度达到【标准水位线】范围内，【上水位感应】浮球应上浮至顶部为标准。
 3：【球阀】在设备正常运行状态时，应处于关闭状态；需要清洗或维护【喷壶】时才将【球阀】打开。

1：【药水箱】容量为 20/L，应安装在【水位架】下方，距离地面约 60/CM 左右。

 2：当【上水位感应】检测到喷壶内药水低至下限时，电箱门右侧【缺水灯】亮，并同时启动【水泵】工 作，当【上水位感应】检测到喷壶内药水达到上限时，电箱门右侧【缺水灯】灭，并同时停止 【水泵】工作。

 3：当【下水位感应】检测到【药水箱】内药水低至下限时，电箱内蜂鸣器发出（嘀~嘀~嘀）报警声，并自 动停止设备工作；此时应立即往【药水箱】添加药水，直至电箱内蜂鸣器报警声停止，设备自动回复到 运行状态。
使用维护及故障排除

设备正常运行状态
1：当人员进入消毒间、经过【感应区域】时，设备应自动工作喷雾消毒、并同时启动电插锁关 闭后门。
 2：当喷雾消毒结束、同时启动电插锁打开后门。人员方可走出后门。
 3：当人员逆向从后门进入、并从前门走出时，设备不启动。
4：当【上水位】低于下限时，水泵自动加水；当【上水位】达到上限时，水泵停止工作。 5：当【药水箱】水位低于下限时，设备自动断电保护、同时蜂鸣器会发出（嘀、嘀、嘀）长鸣 报警声；待【药水箱】注水达到上限时、蜂鸣器报警声停止，设备自动回复到正常运行状态。

药液使用注意事项
 ★本设备不宜使用粉状消毒制品、含油性消毒剂（如卫可等）
 ★建议使用水溶性高的消毒剂（碘制剂等）

型号	HL-0202-A	型号	HL-0202-B
配置	10 壶	配置	5 壶
额定电压	AC 220V	额定电压	AC 220V
额定电流	8A	额定电流	4A
额定功率	800W	额定功率	400W
耗水量	12 L/H	耗水量	6 L/H
成雾量	98%	成雾量	98%
雾滴质量	20μm	雾滴质量	20μm
适用空间	宽 1.5~2 米/长 4~6 米/高 2.5 米	适用空间	宽 1.5~2 米/长 2.5~4 米/高 2.5 米
